Pompe cu Jet de Apă la Înaltă Presiune cu Plunjer, Motor Diesel
HAMMELMANN AQUAJET®
1. Prezentare Pompe cu Jet de Apă la Înaltă Presiune Diesel
Pompele cu jet de apă la înaltă presiune diesel HAMMELMANN AQUAJET® sunt disponibile în multiple configurații, gata pentru utilizare imediată: versiune mobilă pe șasiu, unitate de bază, unitate staționară în container de oțel, răspunzând astfel celor mai multor cerințe și necesități, în funcție de aplicație.
AQUAJET® 144 Diesel unit - Presentation
1.1 Avantaje
Eficiență energetică
Pompele cu jet de apă de înaltă presiune diesel AQUAJET® convertesc până la 95% din puterea generată de arborele cotit în energie hidraulică
Control total
Toți parametrii de funcționare sunt disponibili imediat. Funcționare ușoară, monitorizare și dimensionare rapidă a duzei datorită ecranului de control extrem de intuitiv, în multiple limbi străine: ES 4
Durată de viață ridicată
Componente fiabile cu durate lungi de viață, tehnologie optimă și precisă în fabricarea valvelor și etanșărilor folosind materiale de calitate superioară
Mobilitate ridicată
Sistem de rulare tandem cu frână prin inerție pe șasiu complet galvanizat, cu inele de ridicare opționale în patru puncte pentru poziționarea corectă a sistemului
Multiple configurații
Pompele cu jet de apă de înaltă presiune diesel AQUAJET® sunt disponibile în multiple configurații, pe clase de performanță, fiind ideale pentru orice tip de aplicație
Motoare industriale robuste
Motoare industriale economice, în conformitate cu standardele actuale privind emisiile evacuate, nivelul 5
1.2 Seria de Pompe HAMMELMANN AQUAJET®
1.3 HAMMELMANN AQUAJET® 140
Principalul model al seriei AQUAJET® 140 este pompa de înaltă presiune cu plunjer (piston) model HDP 140. Unitatea este pusă în mișcare de un motor diesel performant. Acest sistem prezintă numeroase avantaje, fiind optim dimensionat în multiple versiuni și clase de performanță.
Avantaje
- Protecție ecologică: placă anti-scurgere pe întregul planșeu care protejează împotriva contaminării
- Funcționare sigură: fără conducte și conexiuni flexibile între capacul rezervorului de combustibil și rezervor
- Garda la sol înaltă și posibilitate de omologare la 100 km/h
- Accesibilitate ridicată prin panourile laterale lărgite și acoperișul detașabil
- Cadru ranforsat al pompei și șasiu complet galvanizat
- Centru de gravitate optimizat
- Antifonare excelentă
- Controller nou ES 4

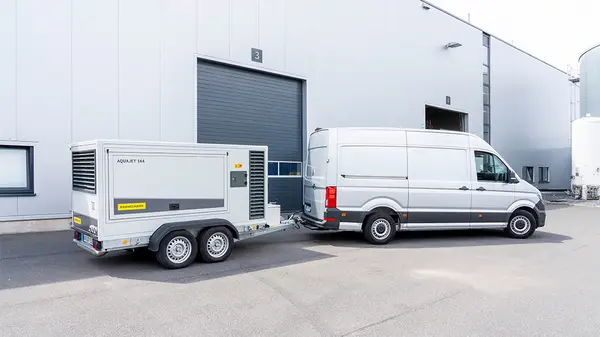

AQUAJET® 140
Controller ES 4
- Controllerul ES 4 oferă o interfață îmbunătățită pentru o utilizare facilă și intuitivă.
- Ecran tactil de înaltă rezoluție și anti-orbire de 10” rezistent la stropire (1280x800 px).
- Separat, control de siguranță certificat, conform nivelului de performanță D (directiva mașinii).
- Tastatură suplimentară potrivită pentru șantiere pentru operarea celor mai importante funcții.
- Tastatură luminoasă și ușor de folosit chiar și cu mănuși.
- Cele mai importante funcții disponibile la îndemână.
- Comunicare prin magistrală CAN ce oferă fiabilitate crescută datorită numărului scăzut de terminale electrice.
Componente Pompă Diesel
Structură AQUAJET® 144
Funcționalitate Pompe de Apă la Înaltă Presiune
Tehnologie
Versatilitate ridicată, în orice industrie
Hammelmann este lider în producția de pompe verticale Triplex și Quintuplex. Aproximativ 10000 de pompe de înaltă presiune Hammelmann sunt în funcțiune la nivel global în aproape toate ramurile industriale. Indiferent dacă sunt folosite non-stop sau programat, aceste pompe se evidențiază prin eficiență energetică ridicată, fiabilitate, performanță și inovație.
Design compact, vertical
Pompele de înaltă presiune verticale prezintă numeroase avantaje:
- Spațiu minim necesar pentru instalare
- Protecție ridicată a componentelor datorită funcționării optime
- Flux bun al agentului transportat
- Efort redus asupra cadrului de instalare datorită prevenirii oscilațiilor laterale
Service
Hammelmann cuprinde o rețea largă de unități de service, la nivel global care prezintă disponibilitate ridicată pentru piesele de schimb necesare și timpi de reacție scurți.
Întreținere
Pompele de apă la înaltă presiune Hammelmann sunt ușor de întreținut. Consumabilele se înlocuiesc ușor folosind unelte convenționale, în câțiva pași simpli. În proiectarea pompelor s-a ținut cont de claritate în dispunerea pieselor pentru a facilita înțelegerea modului de funcționare al acestora.
Tehnologia pompelor de înaltă presiune Hammelmann
Componente hidraulice
Componentele hidraulice
Carcasa valvelor
Valvele sunt aranjate în partea superioară a pompei. Carcasa valvelor este liberă de sarcini alternative și conduce debitul către conexiunea centrală de presiune.
Datorită sistemelor standard de conectare, diferite regulatoare și componente de siguranță pot fi adaptate pentru utilizarea împreună cu pompele de apă Hammelmann. Astfel, se pot adapta soluții personalizate cu ușurință.
Camera de aspirație
Pompa de înaltă presiune este alimentată printr-o conexiune centrală aflată pe camera de aspirație. Componentele dinamice ale sistemului de etanșare sunt localizate în interiorul camerei de aspirație. Acest sistem închis asigură o alimentare optimă cu fluid pentru pompă și îmbunătățește securitatea.
Tehnologia valvelor
Valvele de aspirație și presiune sunt aranjate coaxial. Acest design compact are ca rezultat un nivel de eficiență mai ridicat comparativ cu pompele standard.
Kit-uri de conversie
Folosind kit-uri de conversie, toate pompele Hammelmann pot fi convertite pentru funcționare la alte niveluri de putere (rata de presiune și debit).
În cazul conversiilor recurente frecvente la diferite niveluri de putere, capul alternativ de pompă cu seturi de etanșare pre-montate poate fi înlocuit rapid cu o unitate compactă. Prin aceasta, se simplifică instalarea și se reduce timpul necesar pentru adaptare.
Etanșare
Sistemul de burdufuri
Sistemul de burdufuri creează o etanșare perfectă între camera de manevrare și camera intermediară, prevenind în mod eficient pătrunderea lichidelor sau gazelor.
Sistemul de etanșare
Diferitele sisteme de etanșare ale pistonului permit pompelor Hammelmann să funcționeze continuu în mod eficient la presiuni de până la 4000 bari.
Sunt disponibile sisteme de etanșare diferite, în funcție de aplicațiile de utilizare ale pompelor Hammelmann.
Etanșarea la înaltă presiune
Motor
Motor
Motorul pompelor de înaltă presiune Hammelmann
Reductorul integrat cu transmisie dublu elicoidală asigură o funcționare lină cu transmitere uniformă de putere. Sunt disponibile diferite reductoare pentru ajustări personalizate.
Construcția compactă permite utilizarea eficientă a angrenajelor și maselor rotative. Eficiența mecanică a arborelui cotit este semnificativ mai ridicată de 95%.
Eficiență
Costurile ciclului de viață pentru pompele Hammelmann
Utilizarea pompelor eficiente energetic Hammelmann are un potențial enorm de economisire a costurilor și aduce o contribuție importantă la minimizarea emisiilor de CO2 dăunătoare climei.
Eficiența economică a unei pompe de înaltă presiune este definită de cantitatea de energie pe care o consumă. Diagrama alăturată arată o împărțire tipică a tuturor costurilor suportate de o pompă de înaltă presiune pe parcursul ciclului său de viață.
În evaluarea costurilor ciclului de viață, se poate observa că cea mai mare parte a costurilor este atribuită consumului de energie al pompei, în timp ce costurile de investiție joacă un rol relativ mic, de doar 19%.
Costurile ciclului de viață
Certificări
Certificări
Produse certificate
Datorită procesului de fabricație conform cu standardele recunoscute și certificării cu normele și reglementările specifice industriei, pompele Hammelmann îndeplinesc toate cerințele asociate cu aceste produse.
- Premiul German pentru Mediu
- Premiul German „Safety at Work Prize”
- Membru fondator DIRV
- ISO 9001:2015
- ISO 14001:2015
- ISO 45001:2018
- ISO 50001:2018
- Certificat Achilles
- Certificat ASME
- Certificat SIR
