Pompe cu Jet de Apă la Înaltă Presiune cu Plunjer (Piston)
HAMMELMANN HDP
1. Prezentare Pompe cu Jet de Apă la Înaltă Presiune cu Plunjer
Pompele de înaltă presiune HAMMELMANN cu plunjer (piston) sunt disponibile într-o gamă de clase de performanță diferite. Astfel, în funcție de aplicație, punem la dispoziție soluții optim dimensionate pentru a oferi eficiență energetică ridicată și costuri reduse.

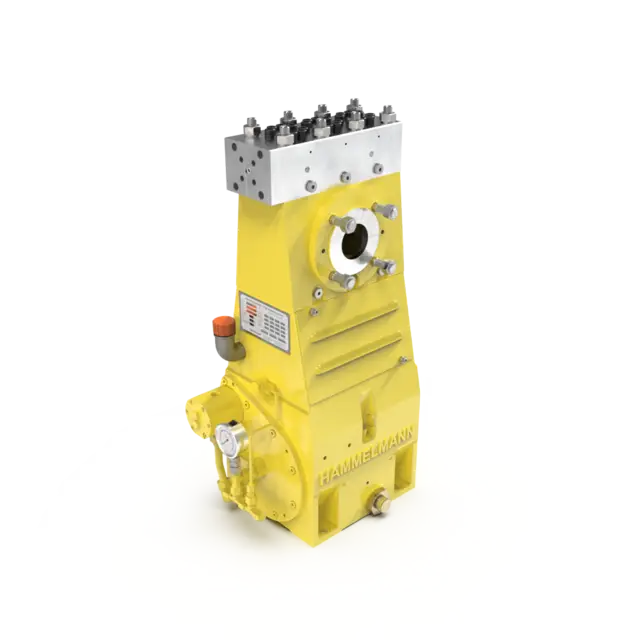

Funcționare pompe HAMMELMANN HDP 70
Funcționare pompe HAMMELMANN HDP 300

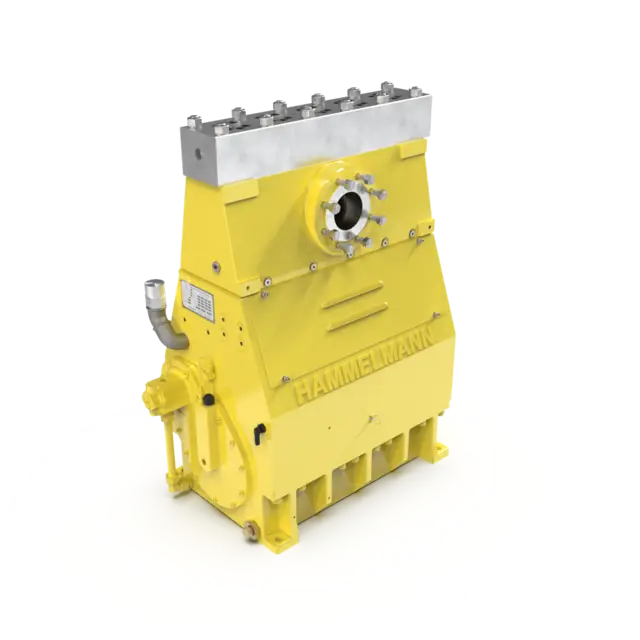

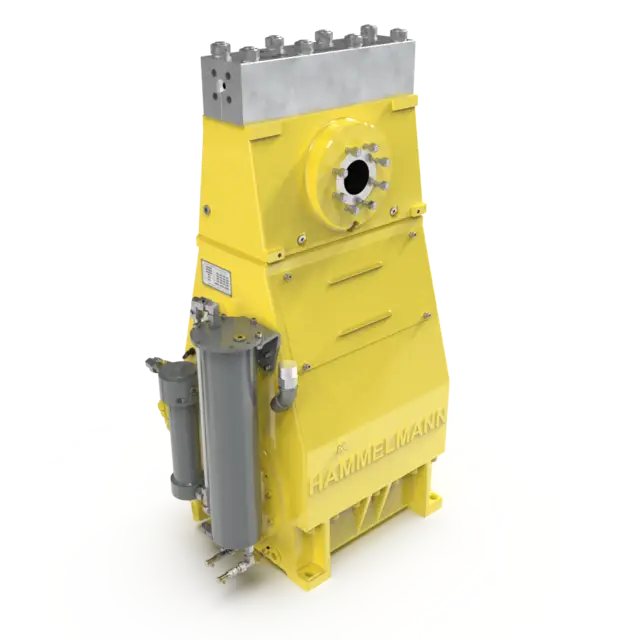

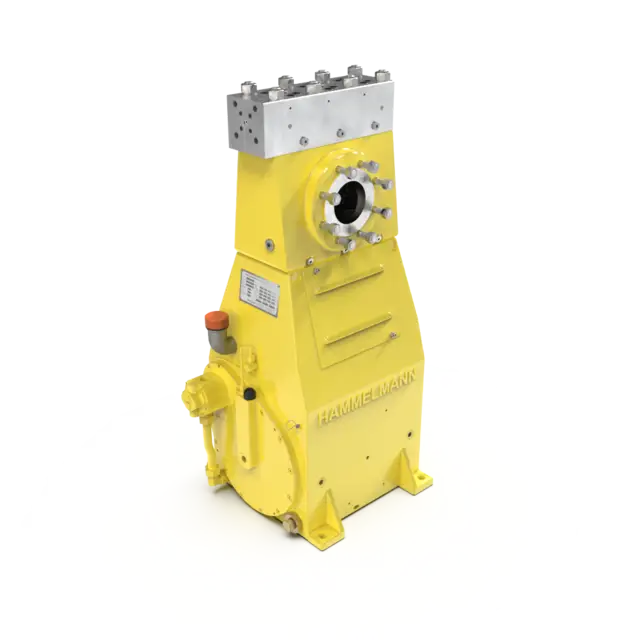

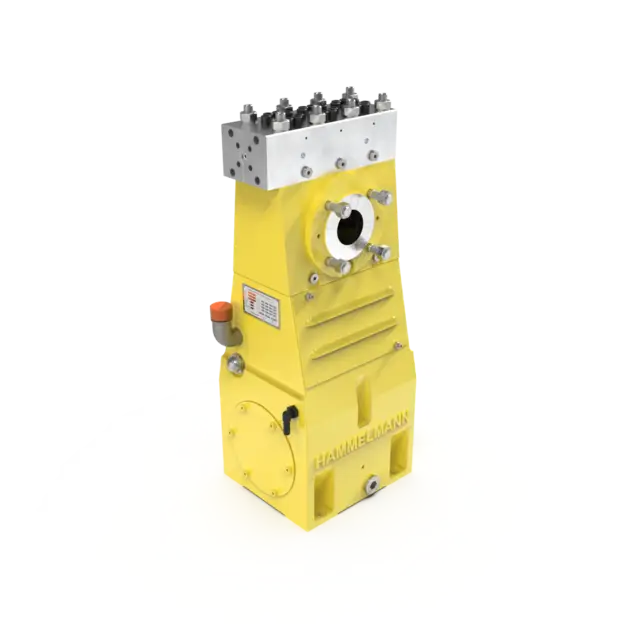

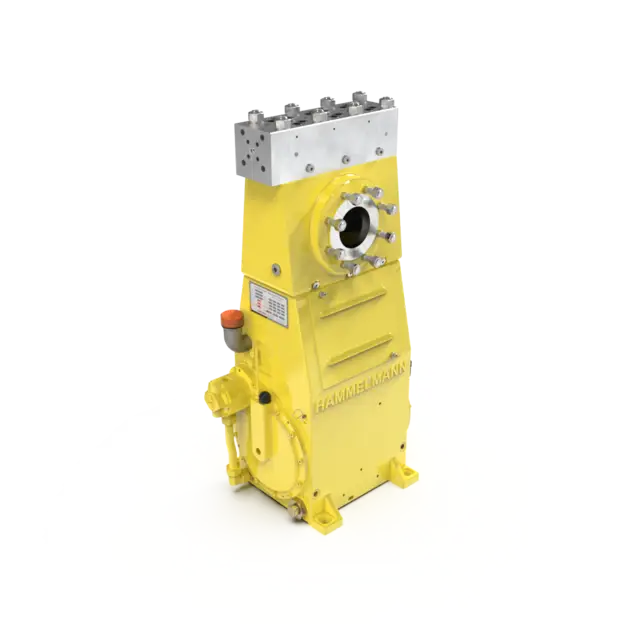

1.1 Seria de Pompe Verticale HAMMELMANN HDP

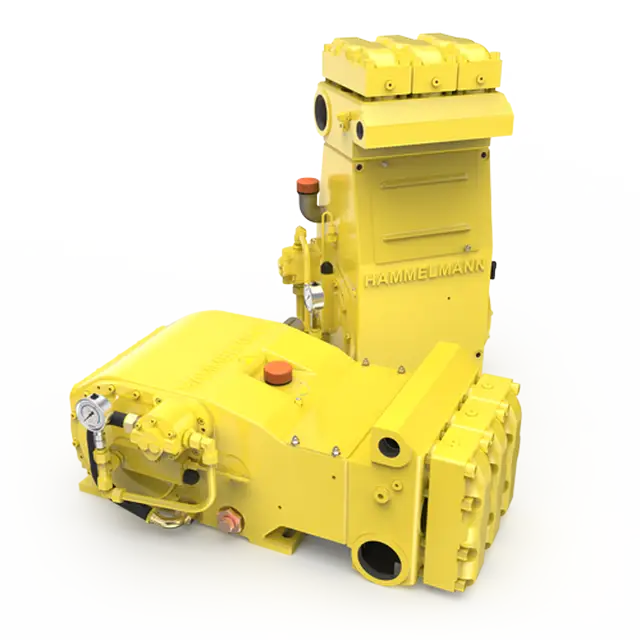

1.2 Seria de Pompe Orizontale HAMMELMANN HDP L/S
Design compact
- Volum de construcție scăzut
- Reductor integrat
Multiple opțiuni de configurare
- Variantă orizontală sau verticală
- Capul de pompă reversibil
- Racordul pentru aspirație, central sau stânga
- Înclinare suplimentară disponibilă
Componentele pentru lichide
Uzură redusă datorită:
- Piston solid de ceramică de calitate ridicată
- Scaune pentru supape rezistente la uzură
- Viteze scăzute de curgere în valvele de aspirație și evacuare
- Acoperiri din oțel inoxidabil
- Viteză mică piston
Motor
- Unitate de antrenare în conformitate cu standardul HAMMELMANN, potrivită pentru funcționare continuă
- Sistem de lubrifiere cu recirculare presiune ulei
- Carcasă realizată din fontă nodulară de calitate ridicată
- Etanșare flexibilă
Mentenanță
- Proiectare cu o singură valvă pentru partea de aspirație și evacuare
- Supape și scaune pentru supape reversibile
- Capace individuale pentru acces ușor în timpul întreținerii
- Întreținerea capului de pompă posibilă fără a deconecta liniile de aspirație și evacuare
Ecologic
- Unitate electrică cu zgomot redus datorită transmisiei dublu elicoidale
- Etanșare ermetică a tijei pistonului prin burduf, fără scurgeri de ulei
Funcționalitate Pompe de Apă la Înaltă Presiune
Tehnologie
Versatilitate ridicată, în orice industrie
Hammelmann este lider în producția de pompe verticale Triplex și Quintuplex. Aproximativ 10000 de pompe de înaltă presiune Hammelmann sunt în funcțiune la nivel global în aproape toate ramurile industriale. Indiferent dacă sunt folosite non-stop sau programat, aceste pompe se evidențiază prin eficiență energetică ridicată, fiabilitate, performanță și inovație.
Design compact, vertical
Pompele de înaltă presiune verticale prezintă numeroase avantaje:
- Spațiu minim necesar pentru instalare
- Protecție ridicată a componentelor datorită funcționării optime
- Flux bun al agentului transportat
- Efort redus asupra cadrului de instalare datorită prevenirii oscilațiilor laterale
Service
Hammelmann cuprinde o rețea largă de unități de service, la nivel global care prezintă disponibilitate ridicată pentru piesele de schimb necesare și timpi de reacție scurți.
Întreținere
Pompele de apă la înaltă presiune Hammelmann sunt ușor de întreținut. Consumabilele se înlocuiesc ușor folosind unelte convenționale, în câțiva pași simpli. În proiectarea pompelor s-a ținut cont de claritate în dispunerea pieselor pentru a facilita înțelegerea modului de funcționare al acestora.
Tehnologia pompelor de înaltă presiune Hammelmann
Componente hidraulice
Componentele hidraulice
Carcasa valvelor
Valvele sunt aranjate în partea superioară a pompei. Carcasa valvelor este liberă de sarcini alternative și conduce debitul către conexiunea centrală de presiune.
Datorită sistemelor standard de conectare, diferite regulatoare și componente de siguranță pot fi adaptate pentru utilizarea împreună cu pompele de apă Hammelmann. Astfel, se pot adapta soluții personalizate cu ușurință.
Camera de aspirație
Pompa de înaltă presiune este alimentată printr-o conexiune centrală aflată pe camera de aspirație. Componentele dinamice ale sistemului de etanșare sunt localizate în interiorul camerei de aspirație. Acest sistem închis asigură o alimentare optimă cu fluid pentru pompă și îmbunătățește securitatea.
Tehnologia valvelor
Valvele de aspirație și presiune sunt aranjate coaxial. Acest design compact are ca rezultat un nivel de eficiență mai ridicat comparativ cu pompele standard.
Kit-uri de conversie
Folosind kit-uri de conversie, toate pompele Hammelmann pot fi convertite pentru funcționare la alte niveluri de putere (rata de presiune și debit).
În cazul conversiilor recurente frecvente la diferite niveluri de putere, capul alternativ de pompă cu seturi de etanșare pre-montate poate fi înlocuit rapid cu o unitate compactă. Prin aceasta, se simplifică instalarea și se reduce timpul necesar pentru adaptare.
Etanșare
Sistemul de burdufuri
Sistemul de burdufuri creează o etanșare perfectă între camera de manevrare și camera intermediară, prevenind în mod eficient pătrunderea lichidelor sau gazelor.
Sistemul de etanșare
Diferitele sisteme de etanșare ale pistonului permit pompelor Hammelmann să funcționeze continuu în mod eficient la presiuni de până la 4000 bari.
Sunt disponibile sisteme de etanșare diferite, în funcție de aplicațiile de utilizare ale pompelor Hammelmann.
Etanșarea la înaltă presiune
Motor
Motor
Motorul pompelor de înaltă presiune Hammelmann
Reductorul integrat cu transmisie dublu elicoidală asigură o funcționare lină cu transmitere uniformă de putere. Sunt disponibile diferite reductoare pentru ajustări personalizate.
Construcția compactă permite utilizarea eficientă a angrenajelor și maselor rotative. Eficiența mecanică a arborelui cotit este semnificativ mai ridicată de 95%.
Eficiență
Costurile ciclului de viață pentru pompele Hammelmann
Utilizarea pompelor eficiente energetic Hammelmann are un potențial enorm de economisire a costurilor și aduce o contribuție importantă la minimizarea emisiilor de CO2 dăunătoare climei.
Eficiența economică a unei pompe de înaltă presiune este definită de cantitatea de energie pe care o consumă. Diagrama alăturată arată o împărțire tipică a tuturor costurilor suportate de o pompă de înaltă presiune pe parcursul ciclului său de viață.
În evaluarea costurilor ciclului de viață, se poate observa că cea mai mare parte a costurilor este atribuită consumului de energie al pompei, în timp ce costurile de investiție joacă un rol relativ mic, de doar 19%.
Costurile ciclului de viață
Certificări
Certificări
Produse certificate
Datorită procesului de fabricație conform cu standardele recunoscute și certificării cu normele și reglementările specifice industriei, pompele Hammelmann îndeplinesc toate cerințele asociate cu aceste produse.
- Premiul German pentru Mediu
- Premiul German „Safety at Work Prize”
- Membru fondator DIRV
- ISO 9001:2015
- ISO 14001:2015
- ISO 45001:2018
- ISO 50001:2018
- Certificat Achilles
- Certificat ASME
- Certificat SIR
